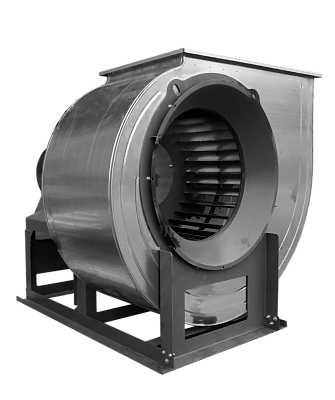

Вентиляторы радиальные ВРз ДУ №5 среднего давления производятся по ТУ 4861-001-85589750.
Радиальный вентилятор ВРз №5 ДУ изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 7500 м³/ч до 32000 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВРз-5 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.
Радиальные вентиляторы дымоудаления ВРз ДУ
Вентиляторы радиальные ВРз ДУ для дымоудаления развивают среднее давление и работают по схеме одностороннего всасывания. Вентиляторы ВРз ДУ используются в противопожарных вентиляционных системах, основная функция агрегатов данной серии – удаление дыма, газов, избыточного тепла и прочих продуктов горения из зданий и помещений в случае возникновения пожара или при задымлении.Допустимая концентрация в рабочей среде пыли и взвешенных частиц для вентиляторов дымоудаления ВРз ДУ составляет 10 мг/м.куб. Предельные температуры рабочей среды:
- плюс 400°С при сохранении работоспособности в течение 2-х часов;
- плюс 600°С при сохранении работоспособности в течение 1,5-ра часов.
Конструктивные особенности вентилятора ВРз ДУ
Вентиляторы радиальные для удаления дыма и горячих газов выпускается в моноблочной компоновке и отгружается заказчику в полностью собранном и готовом для монтажа виде.Вентиляторы радиальные дымоудаления данной серии относятся к стационарно устанавливаемому оборудованию и должны монтироваться на жестком основании за пределами помещений постоянного пребывания людей или обслуживающего персонала.
На раме смонтирован корпус из тонколистового металла (марка стали определяется исполнением вентилятора радиального ВРз ДУ). Корпус выполнен в виде «улитки» и может быть повернут выходным патрубком под максимально удобным углом к воздуховоду.
Внутри корпусной детали расположено рабочее колесо с 32-мя лопастями, которые загнуты в обратную вращению сторону.
Компоновка электрического привода – по схеме №1 - двигатель установлен на подставке соосно рабочему колесу.
По желанию заказчика комплект поставки вентилятора радиального ВРз ДУ для дымоудаления может быть расширен виброизоляционными опорами и термостойкими гибкими вставками.
Аналогом данного оборудования является радиальный вентилятор ВР 280-46 ДУ.
Номенклатурный ряд радиальных вентиляторов ВРз ДУ для дымоудаления насчитывает 3 типоразмера. У нас можно купить вентиляторы дымоудаления ВРз ДУ, гарантирующие сохранение работоспособности в течение 2-х часов при t=+400°С и в течение 1,5-ра часов при t=+600°С.Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики Радиальные вентиляторы ВРз ДУ №8
| Типоразмер вентилятора | Синхронная частота вращения двигателя, об/мин | Мощность электродвигателя, кВт | Номинальный ток электродвигателя, Iном | Максимальная производительность, м³/ч | Масса, кг |
|---|---|---|---|---|---|
| №8 | 750 | 18,5 | 41,1 | 29600 | 392 |
| 22 | 49,8 | 34450 | 386 | ||
| 30 | 61,7 | 41300 | 534 | ||
| 37 | 77,8 | 48700 | 638 | ||
| 1000 | 45 | 84 | 40250 | 639 | |
| 55 | 104,7 | 47700 | 691 | ||
| 75 | 142,2 | 59700 | 859 | ||
| 90 | 170,2 | 65100 | 981 |
Габаритные и присоединительные размеры ВРз ДУ №8
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры ВРз ДУ №8, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Радиальные вентиляторы ВРз ДУ №6,3
| Типоразмер вентилятора | Синхронная частота вращения двигателя, об/мин | Мощность электродвигателя, кВт | Номинальный ток электродвигателя, Iном | Максимальная производительность, м³/ч | Масса, кг |
|---|---|---|---|---|---|
| №6,3 | 750 | 5,5 | 13,6 | 14400 | 198 |
| 7,5 | 17,8 | 18600 | 234 | ||
| 11 | 24,9 | 23800 | 258 | ||
| 1000 | 11 | 24,2 | 16300 | 259 | |
| 15 | 32,2 | 21300 | 269 | ||
| 18,5 | 38,3 | 25100 | 279 | ||
| 22 | 44,7 | 28600 | 308 | ||
| 30 | 59,3 | 32050 | 341 |
Габаритные и присоединительные размеры ВРз ДУ №6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры ВРз ДУ №6,3, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Радиальные вентиляторы ВРз ДУ №5,0
| Типоразмер вентилятора | Синхронная частота вращения двигателя, об/мин | Мощность электродвигателя, кВт | Номинальный ток электродвигателя, Iном | Максимальная производительность, м³/ч | Масса, кг |
|---|---|---|---|---|---|
| №5 | 1000 | 4 | 9,8 | 9400 | 129 |
| 5,5 | 12,9 | 12500 | 132 | ||
| 7,5 | 17,2 | 15200 | 141 | ||
| 1500 | 11 | 22,5 | 11400 | 205 | |
| 15 | 30,1 | 15100 | 210 | ||
| 18,5 | 36,5 | 18000 | 222 | ||
| 22 | 43,2 | 20300 | 239 | ||
| 30 | 57,5 | 24000 | 268 |
Габаритные и присоединительные размеры ВРз ДУ №5,0
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры ВРз ДУ № 5,0, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
